LATTY International S.A.

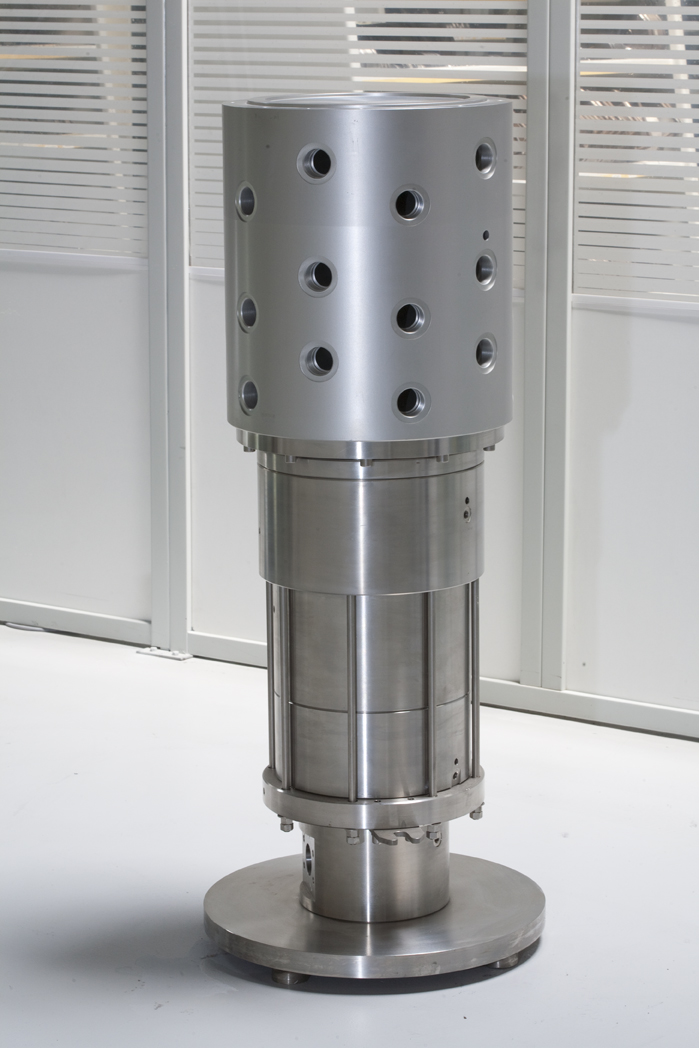

Ротационные соединения LATTY используются для создания герметичного соединения между неподвижной трубой и вращающейся трубой, независимо от:

• вида подаваемой жидкости;
• скорости вращения;
• диапазона движения;
• температуры жидкости;
• количества и поперечного сечения контуров;
• потока.

Поворотные или вращающиеся соединения LATTY применяются:

• Стандарты и директивы (FDA и т.д.);
• Индивидуальные проекты Заказчика;
• Для переноса жидких или газообразных веществ;
• Внутри машины между неподвижными и вращающимися частями.
• машиностроение и автомобильная промышленность;
• гражданское строительство;
• пищевая промышленность;
• сталелитейная промышленность;
• добыча полезных ископаемых.

Типы ротационных соединений LATTY:

• С фрикционными уплотнениями для применения в газовой или жидкостной среде;
• С механическими уплотнениями для применения жидкостной среде;
• С сильфоном для очень высоких температур.

Металлические прокладки LATTYgraf REFLEX состоят из:

• Активный компонент, изготовленный из вспененного графита для обеспечения эффективности уплотнения
• 2 прецизионно-обработанных наружных кольца из нержавеющей стали, используемых в качестве ограничителей сжатия

Удельное давление, необходимое для достижения контакта металл-металл и обеспечения герметичности, остается очень стабильным. Данная стабильность необходима для корректной работы прокладки при контакте металл-металл при температуре окружающей среды и повышенных температурах.

Типы Металлических прокладок LATTYgraf REFLEX:

• Прокладка с двойной уплотнительной поверхностью для специальных применений (например, теплообменники)
• Прокладка для фланцев с одним или двумя пазами
• Прокладка для корпусов клапанов

Технические характеристики металлических прокладок LATTYgraf REFLEX:

• Эффективность герметизации LATTYgraf REFLEX не зависит от колебаний давления или температуры жидкости, подлежащей герметизации.
• Кольцо из нержавеющей стали, контактирующее с фланцевыми гранями, поглощает механические нагрузки, а высокоэластичная расширенная графитовая коронка обеспечивает герметичность работу.
• Повышенная надежность болтовых узлов, подвергнутых термическим нагрузкам, и сохранение эффективности уплотнения в случае непредвиденных обстоятельств.
• Снижение нагрузки на болты, что обеспечивает запас для дополнительных нагрузок, возникающих в связи с колебаниями температуры.
• Возможное использование, в зависимости от различных параметров, всех машинных материалов, характеристики которых совместимы с условиями эксплуатации.
• Ограничитель сжатия поглощает все механические напряжения, связанных с системой трубопроводов, термическими ударами и т.д.

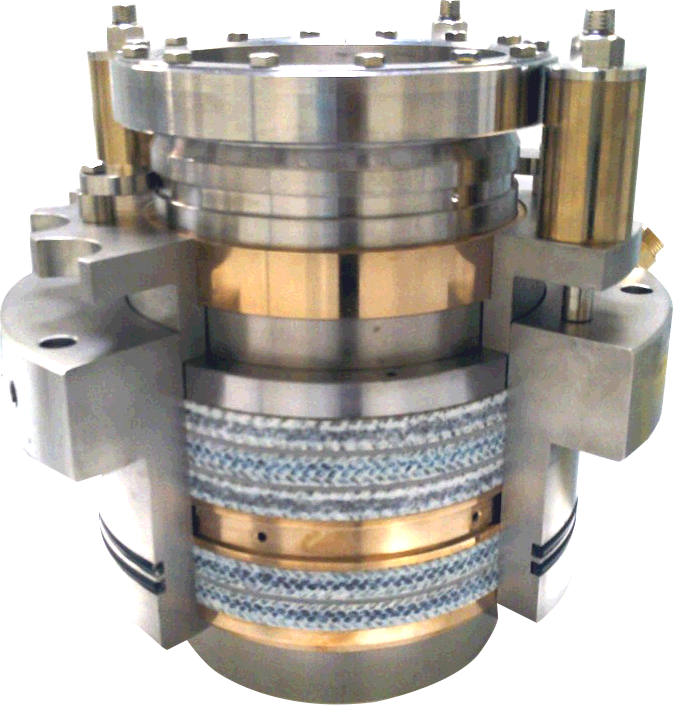

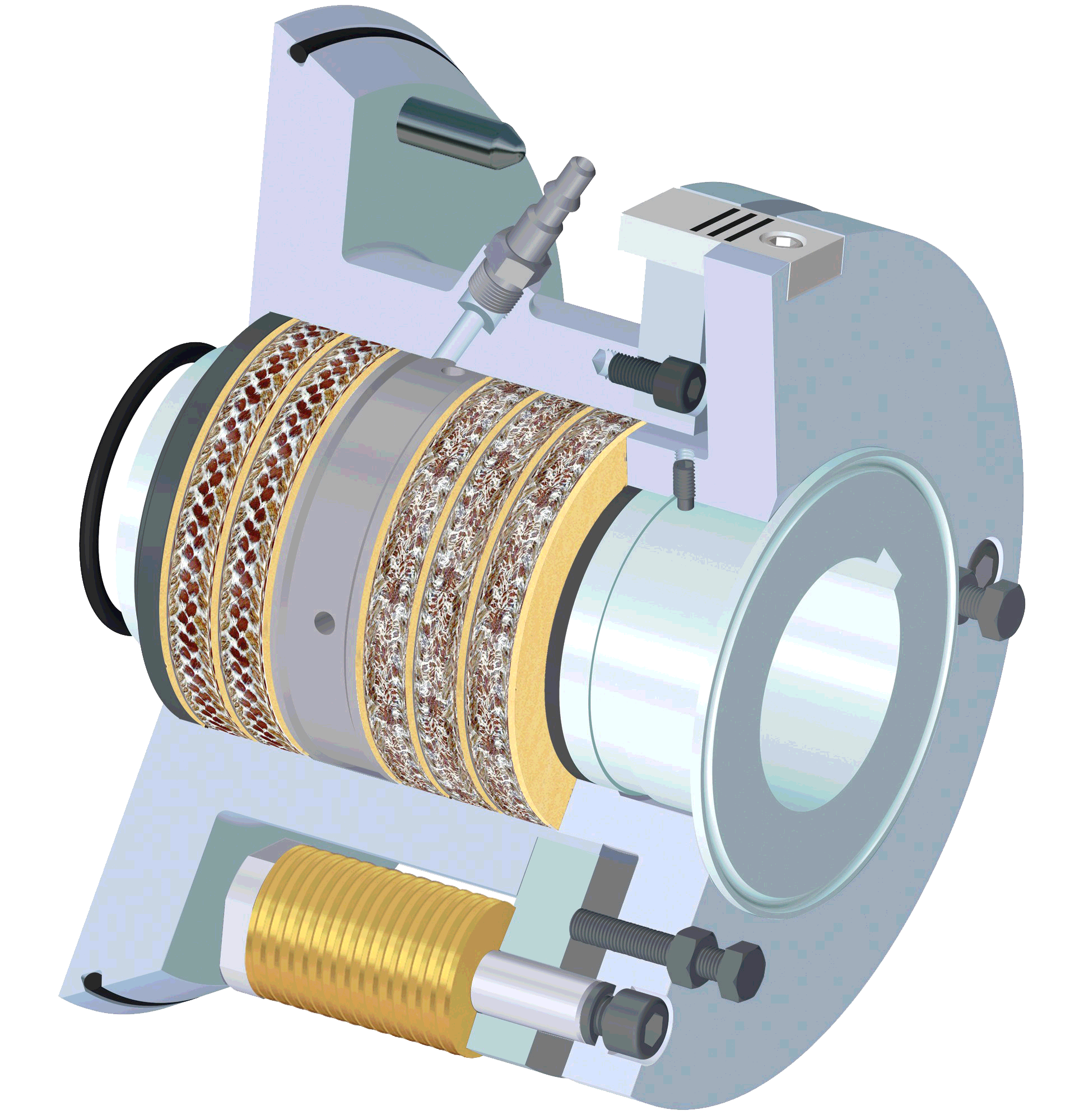

LATTY PECODY (Presse Etoupe à COmpression DYnamique) — решения в области герметизации уплотнениями, позволяющие оптимизировать работу уплотнений в очень трудных и  неблагоприятных условиях, когда другие герметизирующие системы достигли своих пределов.

Данная технология была разработана для компаний, требующих определенных решений для своего конкретного технологического оборудования:

• оптимизация производительности
• оптимизация технического обслуживания
• улучшенная индивидуальная защита для работы в опасных отраслях промышленности, таких как ядерная энергетика и производство порошкообразных материалов или химикатов

LATTY PECODY оказались очень эффективными при работе в среде проблемных веществ, таких как:

• абразивы
• взвеси
• порошки
• токсичные вещества
• легковоспламеняющиеся, взрывоопасные или окислительные среды

LATTY PECODY работает в соответствии с принципом динамического сжатия (калибровка зажимной силы).

LATTY PECODY изготавливается на заказ в виде картриджа для проектируемого или ремонтируемого оборудования, или для улучшения существующих установок, таких как:

• миксеры
• мешалки
• горизонтальные сушилки
• кухонные плиты
• стерилизаторы
• реакторы и т.д.

LATTY PECODY — одновременно эргономичное и компактное решение, что облегчает доступ к сборке, разборке и обслуживанию, в том числе в тех областях, где доступ затруднен.

Преимущества:

• Подходит для абразивных и агрессивных сред благодаря покрытию из карбида хрома
• Ограниченные трения: предотвращает перегрев и преждевременный износ
• Полная взаимозаменяемость: уплотнения, пружины, втулки и т.д.
• Быстрота: сокращает время простоя
• Безопасность: не требует трудоемкого обслуживания в опасных, радиоактивных и запыленных зонах
• Ремонт и обновление: программируемое, быстрота обслуживания, не требуется отключение машины
• Эргономичные модели для облегчения сборки, разборки и восстановительного ремонта
• Компактность — подходят для областей, где доступ затруднен
• Удаленное управление для работы в агрессивных (термических, загрязненных, радиоактивных) сред
• Конструктивная возможность исполнения в 2 частях —  для разборки радиальным открытием

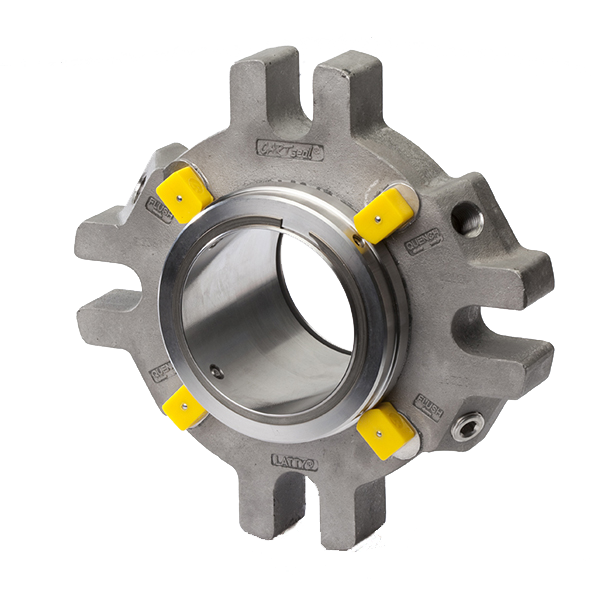

Картриджные уплотнения  и вспомогательные системы LATTY используются для обеспечения безотказной работы такого оборудования, как:

• реакторы
• фильтры
• сушила
• смесители и т.д.

Картриджные уплотнения LATTYseal, которые соответствуют строгим стандартам фланцевого соединения и соединения с валом, а также подходят для оборудования CIP/SIP, используются в следующих отраслях:

• производство фармацевтических препаратов
• пищевая промышленность
• производство косметики
• производство тонких химикатов

Картриджные уплотнения LATTY соответствуют следующим директивам и сертификатам: FDA, ATEX zones 1 and 2, EHEDG, ACS и т.д.

Одиночные картриджные уплотнения

Во время разработки механических уплотнений и после проведения ряда испытаний, LATTY GROUP провела проверку нового «упрощенного» картриджного уплотнения с двойным эффектом для применений в средах на производствах химических веществ и фармацевтических препаратов, которое может быть адаптировано к мешалкам и фильтрам в верхней части резервуаров.

Конструкция основана на механическом уплотнении на стороне процесса, где барьерная жидкость герметизирована фрикционными кольцами на поверхности с покрытием, а не с помощью второго механического уплотнения, что часто имеет место быть в обычных узлах. Доступны в различных вариантах исполнения, например: с шарикоподшипниками или без них, с различными приводными системами, с различными материалами, и соответствует действующим стандартам (DIN 28138 — DIN 28141 — DIN 28154).

Двойные картриджные уплотнения

Механические уплотнения LATTY предназначены для несбалансированных условий применения картриджей, которые не зависят от направления вращения.

Среди множества доступных вариантов — приводной механизм, охлаждающие фланцы и фрикционные материалы, соответствующие директиве ATEX.

Вспомогательные системы

Смазочные устройства LATTY, для полного обслуживания двойных картриджей:

• Термосифоны — изготовлены из нержавеющей стали, обеспечивают поток барьерных жидкостей через картриджей и другие механические уплотнения LATTY
• Смазочные блоки — одновременно удерживают картриджное уплотнение под давлением и регулируют температуру барьерной жидкости; подходят для всех моделей и типов уплотнений (двойной, тандемный и т.д.)
• Газовые панели управления (ГПУ) — гарантируют, что барьерный газ (воздух или азот), вводимый в систему уплотнения, поддерживался под постоянным давлением; представляют собой компактный узел, содержащийся в полиэстеровом корпусе.

Все компоненты могут быть полностью разобраны и помещены в изолирующий короб (IP 65) с прозрачной дверцей из поликарбоната, для видимости.

Все компоненты предназначены для работы в промышленной среде с максимальной температурой 70 °C.

Все трубки — полужесткие, с трубчатым алюминиевым сердечником, защищенным с обеих сторон полиэтиленовым покрытием, причем внешнее покрытие представляет собой полиэтилен высокой плотности (HD-PE).

Фильтрация осуществляется с помощью коалесцентного 5-микронного фильтра (стандартного подача), подключенного к автоматическому сливу, и редуктора давления 0-10 бар. Дистанционный контроль минимального давления жидкости обеспечивается с помощью реле давления.

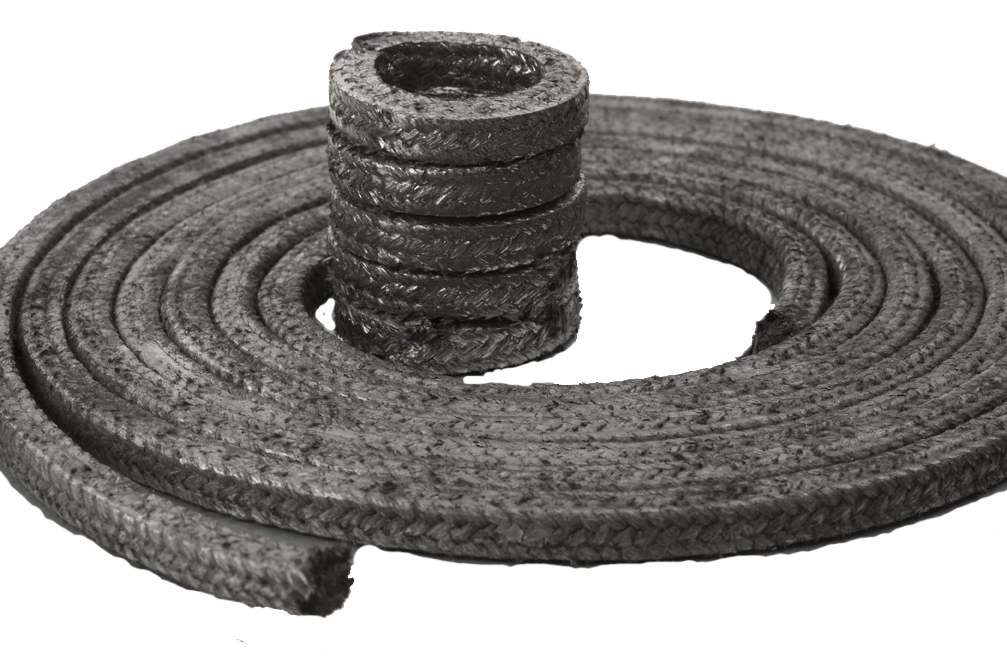

Полный ассортимент уплотнений LATTYPack доступен в соответствии с пожеланиями Заказчика:

• LATTYPack Control — для использования с регулировочными клапанами,
• LATTYPack Valve — для использования с клапанами включения/выключения,
• LATTYPack Oil — для применения в химической  и нефтехимической промышленности,
• LATTYpack NUC — для атомной промышленности.

Уплотнения LATTYPack используются в сальниках: представляют собой несколько предварительно сформованных колец с полностью контролируемой высотой под нагрузкой.

Преимущества использования уплотнений LATTYPack:

• снижение коэффициента трения до 30%, в результате наличия агента, специально разработанного GROUPE LATTY
• оптимизация количества колец
• сокращение времени установки
• продление срока службы сальников
