Netter GmbH

Основанная в 1953 году немецкая компания Netter Gmbh является разработчиком и производителем различных вибрационных устройств под торговым знаком Netter Vibration как для строительной промышленности, так и для обширного спектра других применений: химическая промышленность, пищевая промышленность, машиностроение и т.д. Широкий ассортимент продукции компании Netter GmbH также включает в себя полные вибрационные установки, такие как, например, вибрационные столы.

ПНЕВМАТИЧЕСКИЕ ВИБРАЦИОННЫЕ УСТРОЙСТВА

Отличаются низким потреблением воздуха, регулировкой частоты/импульса при помощи давления, регулировкой амплитуды колебаний (у линейных вибраторов) при помощи отработанного воздуха, возможностью изготовления вибрационных устройств в соответствии со стандартом ATEX (требования к оборудованию и работе в потенциально взрывоопасной среде) и из нержавеющей стали.

Роторные (вращательные) вибрационные устройства

Генерируют высокочастотные колебания при низких амплитудах.

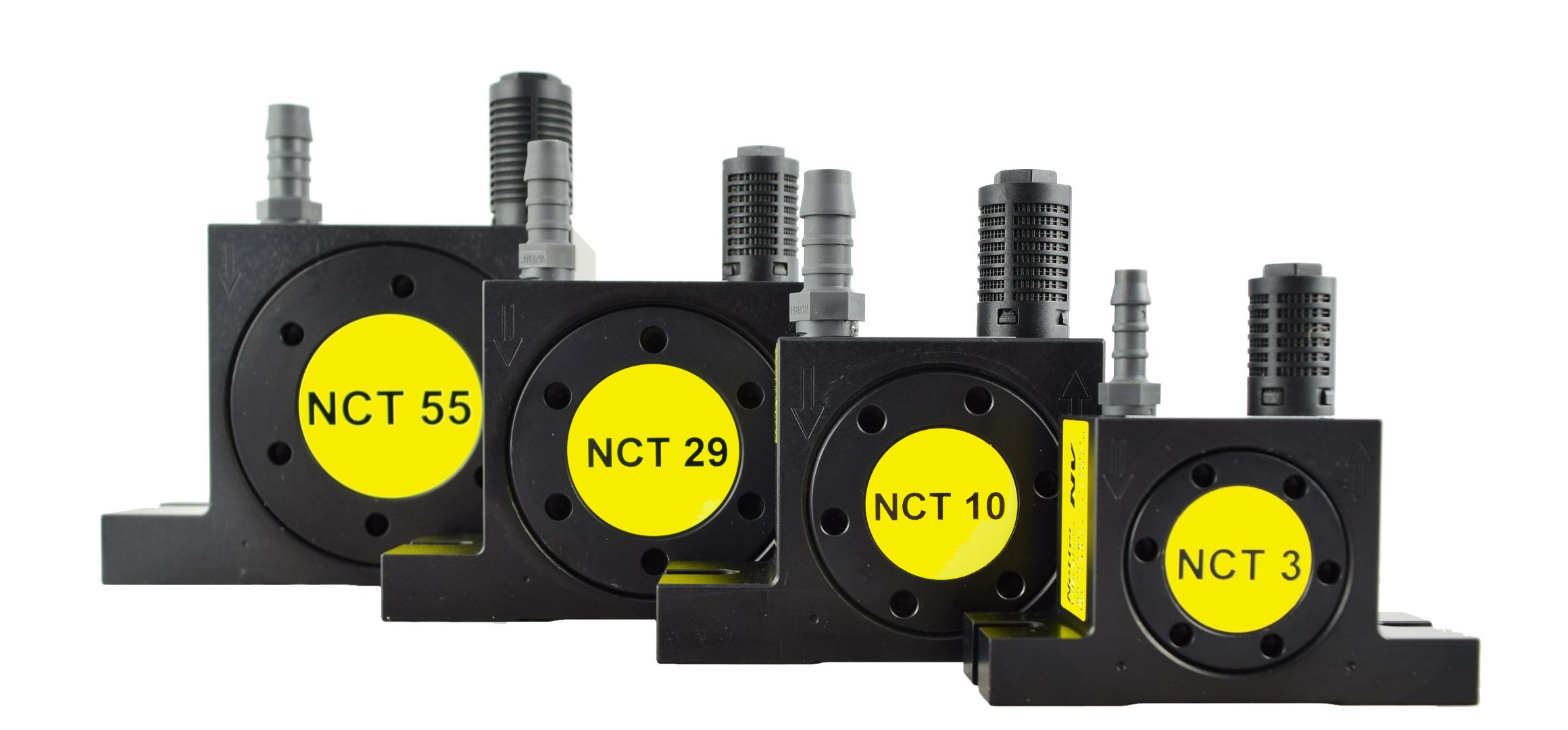

Серия NCT - Турбинные пневмовибраторы

netter 1-1Применяются для: перемещения сыпучих материалов, уменьшения трения, опорожнения емкостей, в качестве привода желобов, сит и вибрационных столов, предотвращения налипания на стенках труб и ситах.

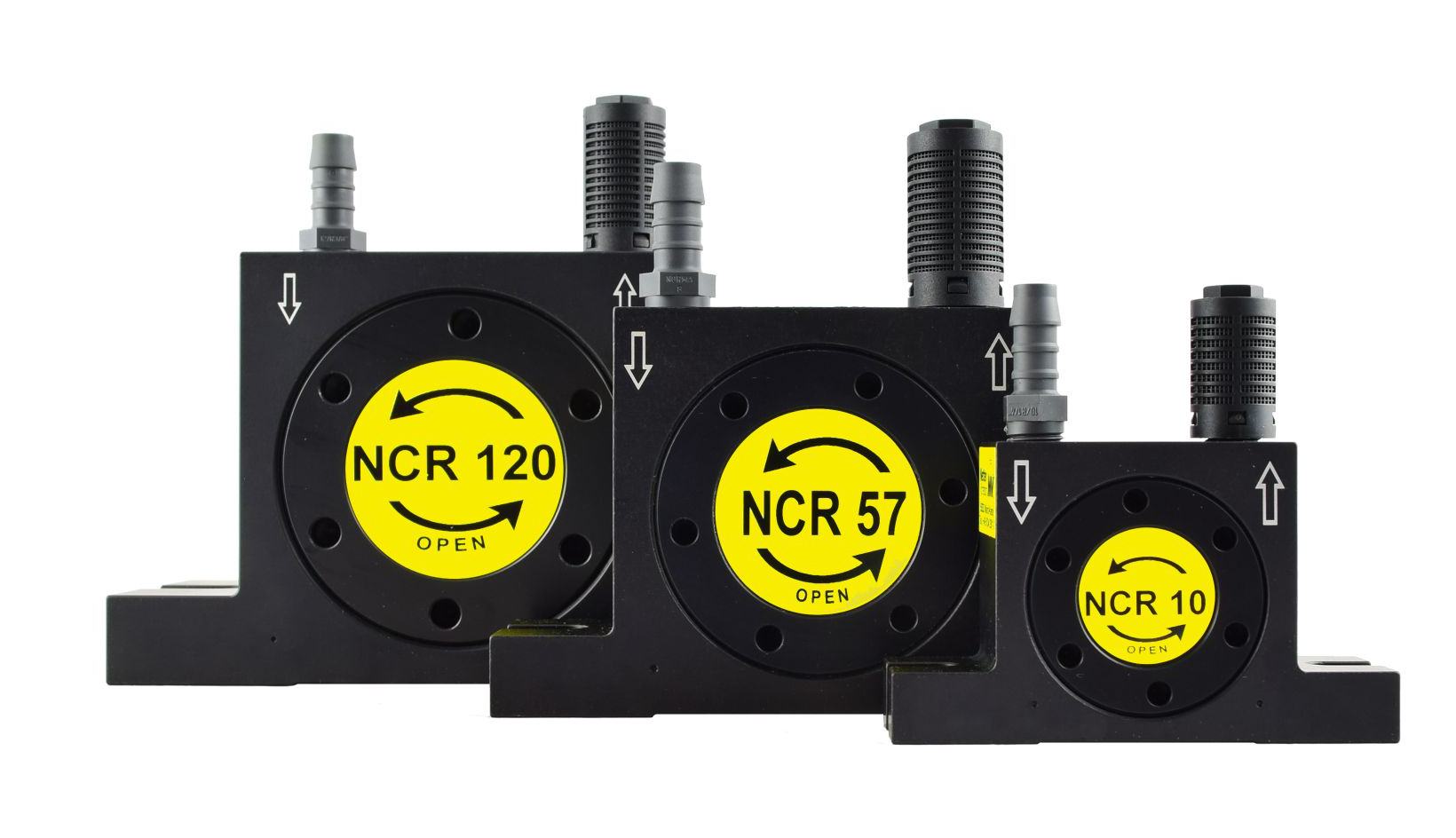

Серия NCR - Роликовые пневмовибраторы

netter 1-2Применяются для: перемещения сыпучих материалов, уменьшения трения, опорожнения емкостей, в качестве привода желобов, сит и вибрационных столов, предотвращения налипания на стенках труб и ситах.

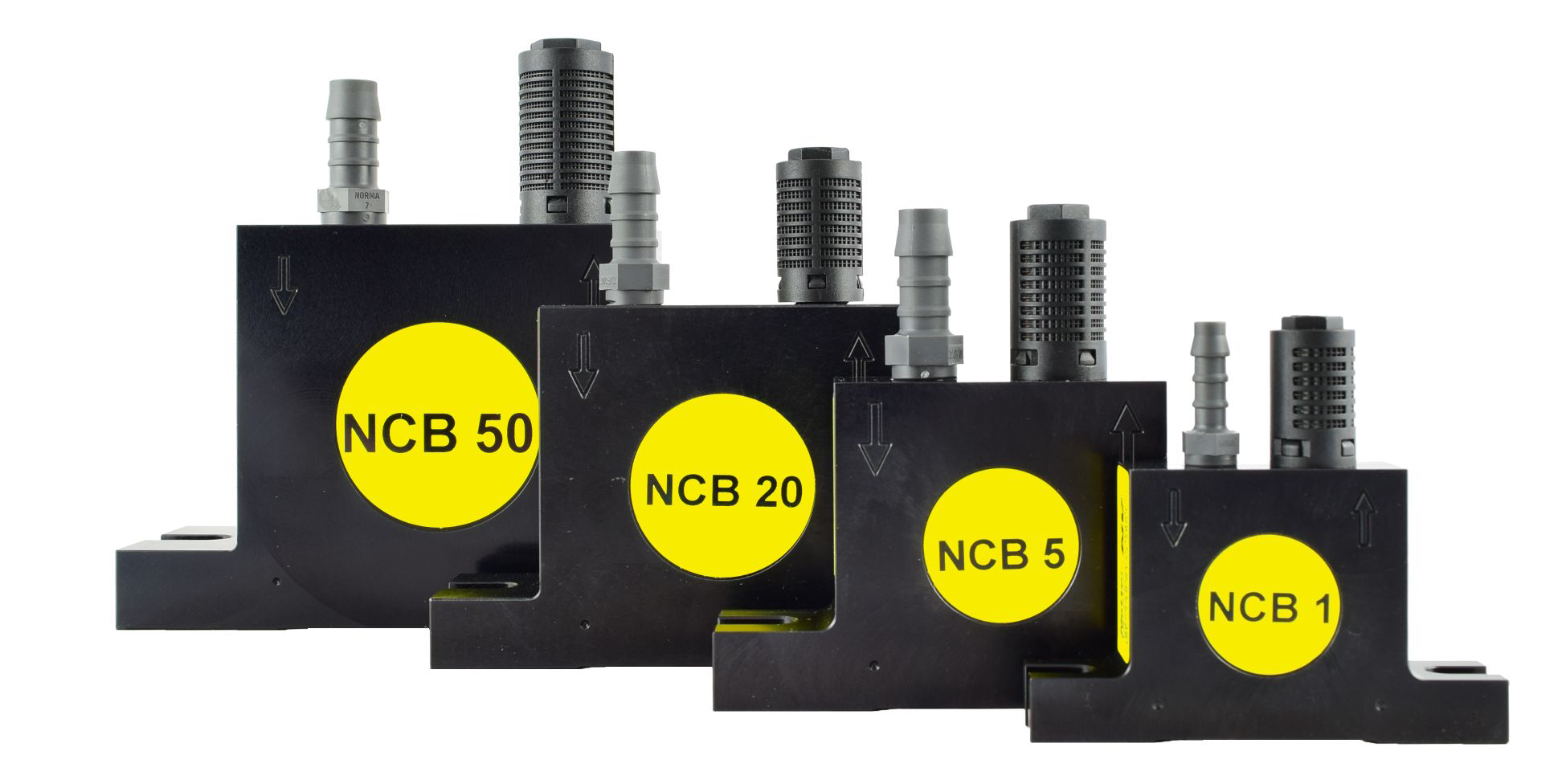

Серия NCB - Шаровые пневмовибраторы

netter 1-3Применяются для: перемещения сыпучих материалов, уменьшения трения, опорожнения емкостей, в качестве привода желобов, сит и вибрационных столов, предотвращения налипания на стенках труб и ситах.

Серии DV, CCV - Дисбалансные пневмовибраторы

netter 1-4Применяются для: уплотнения масс в формах, выбивания заливочных принадлежностей,  опорожнения вагонов и больших ёмкостей, бункеров.

Серии NVT, NVG, NVR, NQT - Внешние пневмовибраторы

netter 1-5Применяются для: уплотнения бетона, уплотнения масс в формах, опорожнения вагонов и больших ёмкостей, бункеров, в качестве привода для конвейеров, сит и вибрационных столов.

Линейные вибрационные устройства

Генерируют низкочастотные колебания при больших амплитудах.

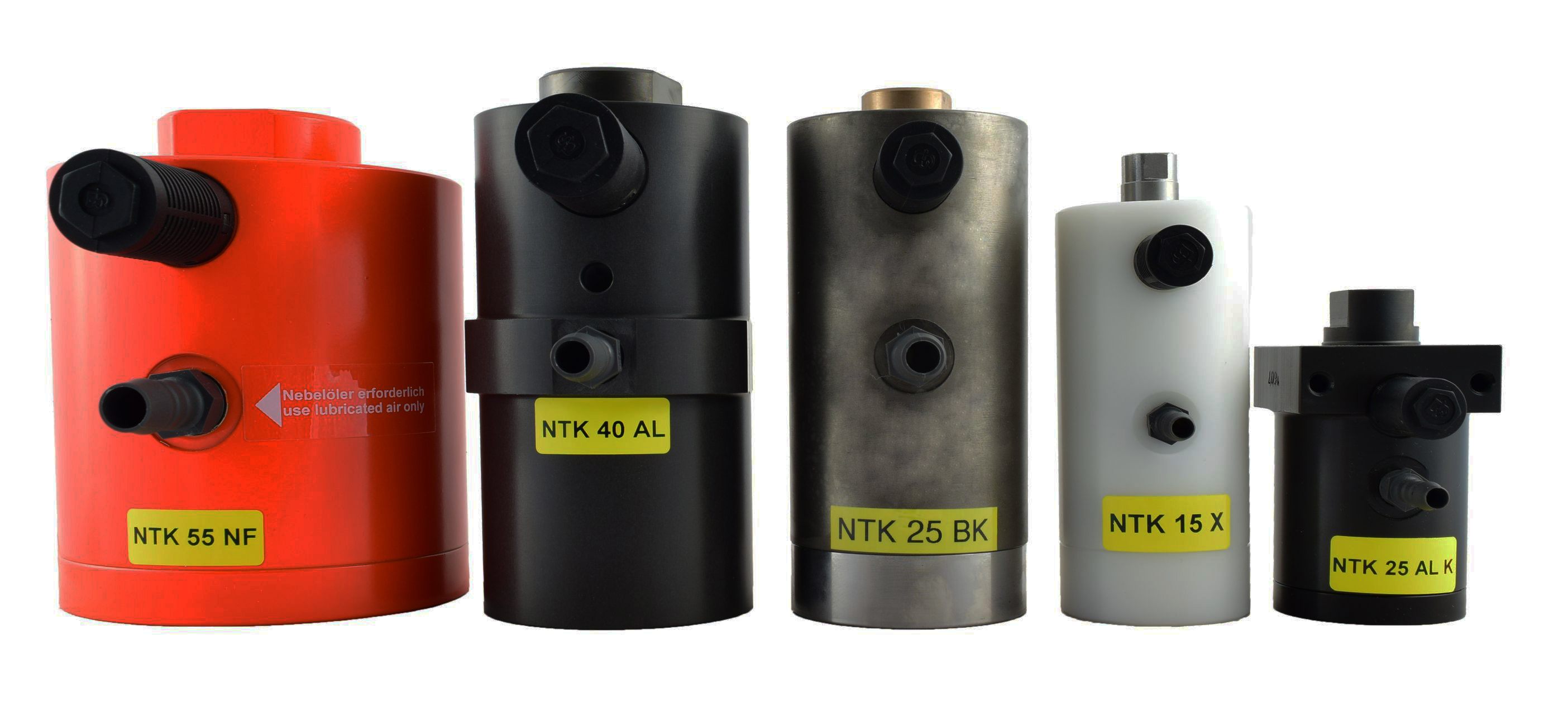

Серии NTK - Линейные пневмовибраторы

netter 2-1Применяются главным образом для линейного перемещения, утрамбовки и разрыхления сыпучих материалов, а кроме того, для механической интенсификации производственных процессов.

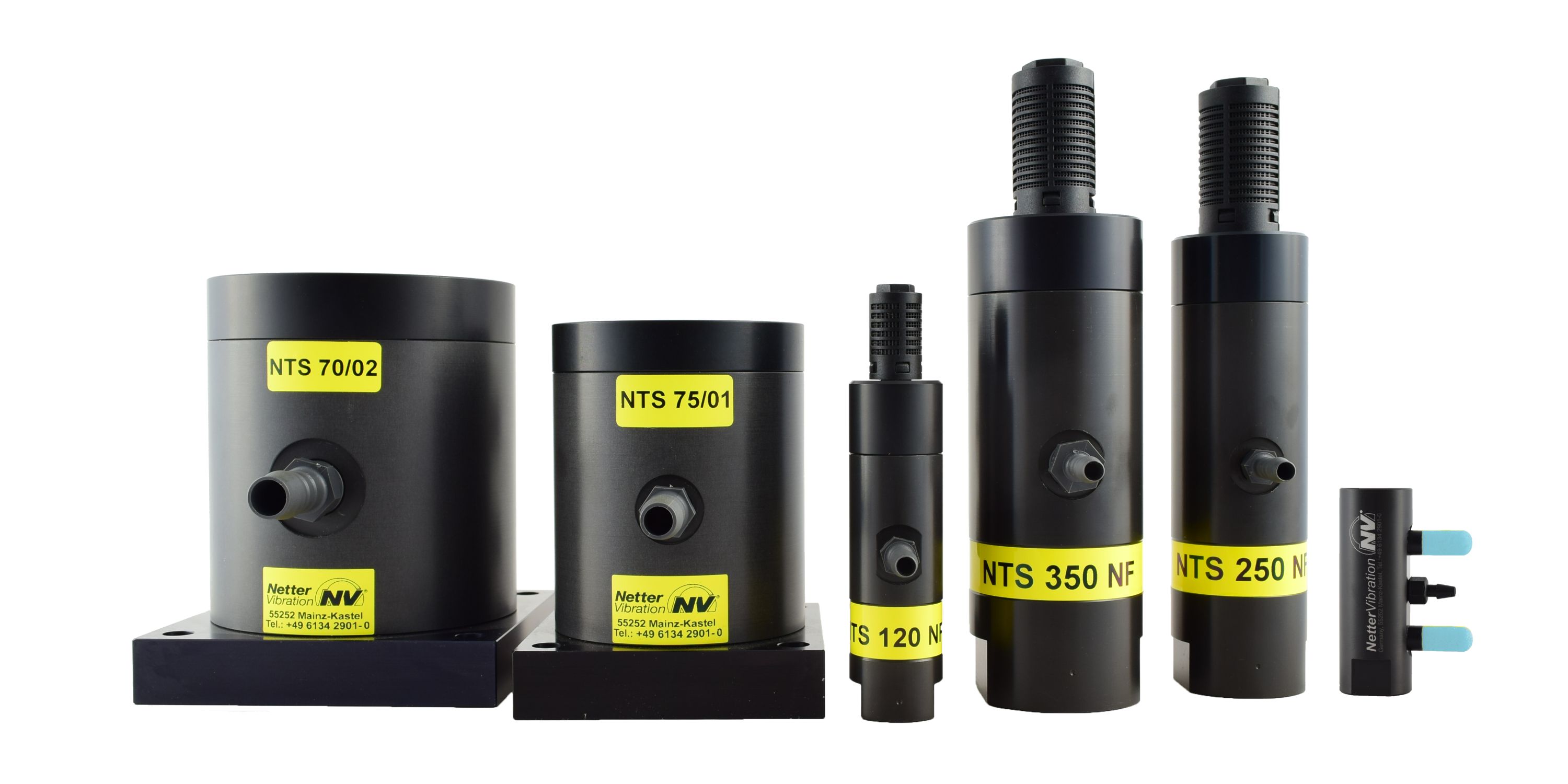

Серии NTS - Линейные пневмовибраторы

netter 2-2Применяются для:  линейного перемещения, утрамбовки и разрыхления сыпучих материалов, опорожнения бункеров/контейнеров, в качестве привода конвейеров и дозирующих устройств.

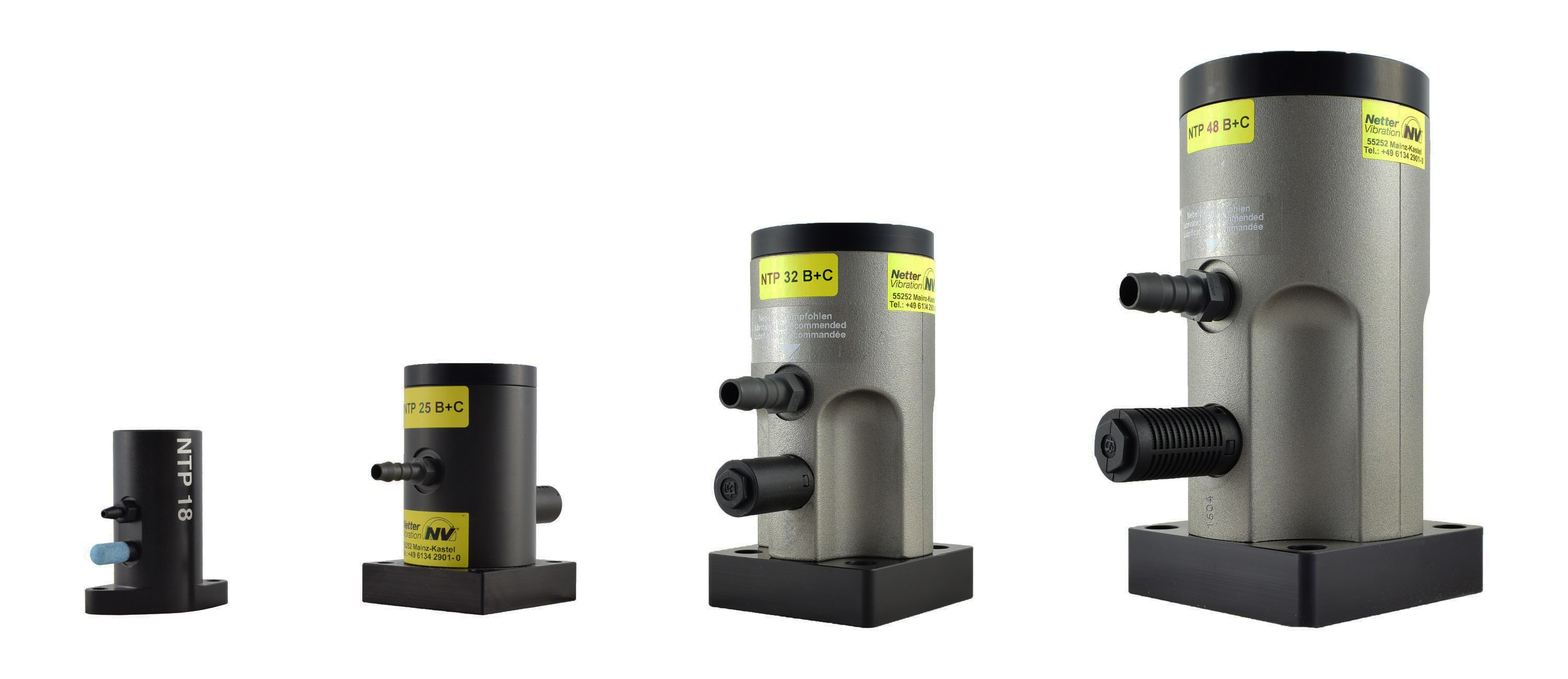

Серии NTP - Линейные пневмовибраторы

netter 2-3Применяются для:  выбивания налипаний на стенках контейнеров, бункеров, элеваторов масс, в качестве приводов вибрационных столов, опорожнение контейнеров.

Вытряхиватели Производят импульс, сопоставимый с ударом молотка.

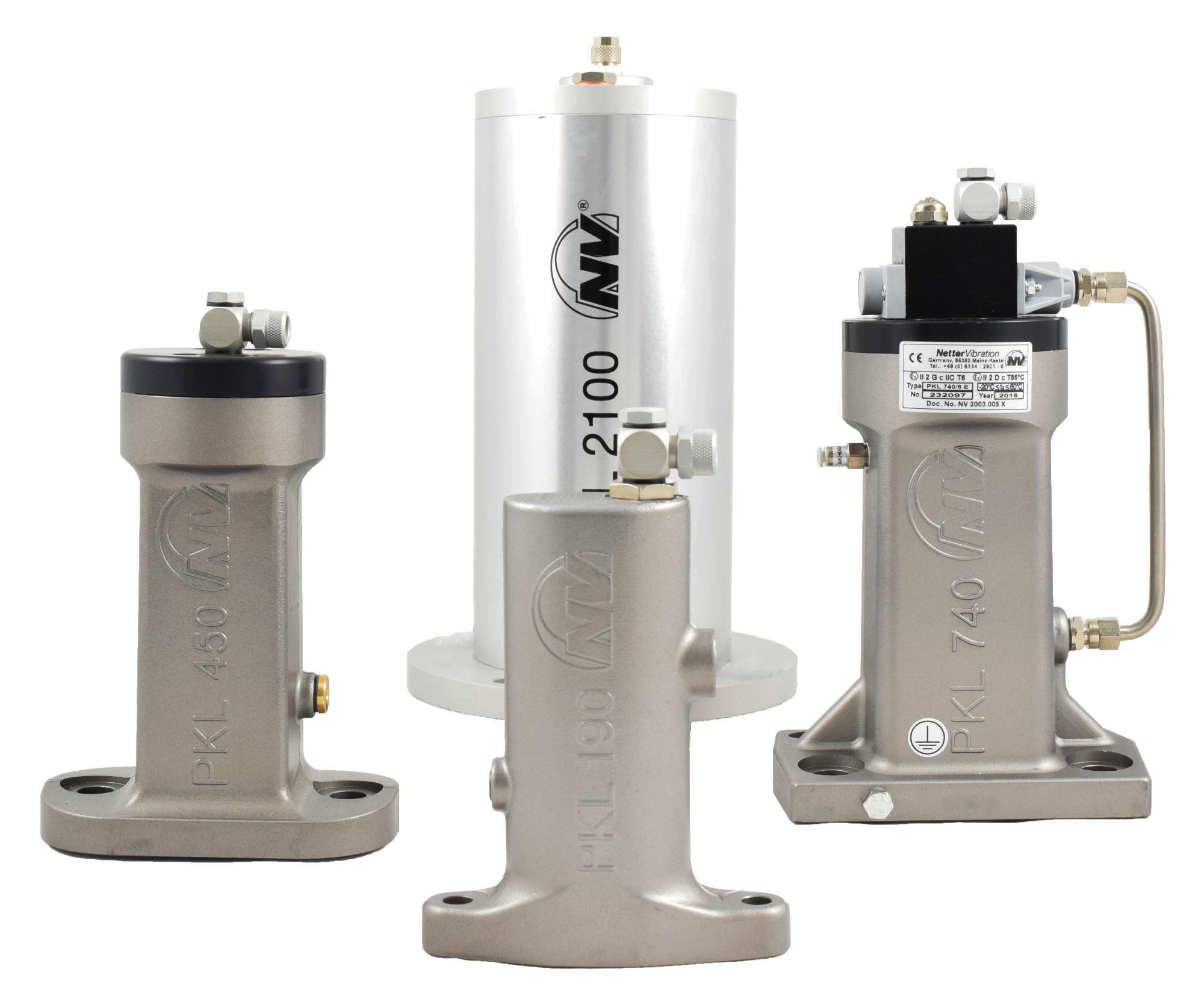

Серии PKL - Пневмовытряхиватели

netter 3-1Применяются для:  выбивания трудноудаляемых налипаний со стенок ёмкостей, труб, контейнеров.

Внутренние (погружные) вибрационные устройства

Серии NVL, NVL/S - Погружные пневмовибраторы

netter 4-1Применяются для:  уплотнения бетона, подходят для использования на крупных строительных площадках.

ЭЛЕКТРИЧЕСКИЕ ВИБРАЦИОННЫЕ УСТРОЙСТВА

Источник движущей энергии – электрический ток. Напряжение от 12 В постоянного тока до 690 В переменного тока. Частота электротока 50÷200 Гц, либо регулируется при помощи частотного преобразователя, роторная вибрация. Легко чистятся (гладкие поверхности), устойчивость к воздействию агрессивной окружающей среды. Возможностью изготовления в соответствии со стандартом ATEX и из нержавеющей стали.

Внешние вибрационные устройства

Серий NEG, NEA, NED - Внешние электровибраторы

netter 5-1Применяются для: уплотнения бетона, устранения пробок, устранения налипания масс, в качестве приводов конвейеров и сит.

Внутренние (погружные) вибрационные устройства

Серии NCZ и NCZ/S, NCX и NCX/S - Внутренние высокопроизводительные электровибраторы

netter 6-1Применяются для: уплотнения бетона, на крупных строительных площадках.

Серии NCE,NXE - Внутренние высокопроизводительные электровибраторы

netter 6-2Применяются для: уплотнения бетона, на крупных строительных площадках.

Серия NFC - Электронный частотный преобразователь

netter 7-1Применяются:  в качестве источника питания для внутренних электровибраторов серий NCZ, NCZ/S, NCX, NCX/S.

Серия FSW - Преобразователи частотные и напряжения

netter 7-2Применяются для: преобразования местного сетевого напряжения в защитный потенциал;  в качестве источника питания для внутренних электровибраторов серий NCZ, NCZ/S, NCX, NCX/S.

Серия NFG - Генераторы дизельные

netter 7-3Применяются:  в качестве источника питания для внешних и внутренних электровибраторов на рабочих площадках, где отсутствуют электрические источники питания.

ГИДРАВЛИЧЕСКИЕ ВИБРАЦИОННЫЕ УСТРОЙСТВА

Характеризуются вращательными (роторными) вибрациями, большими амплитудами колебания и рабочими моментами, обладают выгодным соотношением мощности и веса, возможностью регулировки частоты.

Внешние вибрационные устройства

Серия NHG - Внешние гидровибраторы

netter 8-1Применяются для: разгрузки бункеров/ёмкостей/контейнеров, предотвращения пробок и налипания масс на стенки и другие внутренних поверхности контейнеров, просеивания и уплотнения различных материалов, разгрузки транспортных средств (грузовиков, силосовозов и т.д.)

Серии CV, CC, CCV, DV - Внешние гидровибраторы

netter 8-2Применяются для: просеивания и уплотнения различных материалов, разгрузки ж/д вагонов и бункеров, грузовиков и т.д.

Внутренние (погружные) вибрационные устройства

Серия NHR 150 - NVI Установка для уплотнения монолитного бетона с погружным гидровибратором

netter 10-1Применяется для: уплотнения больших масс бетона с высокой зернистостью (до Æ255 мм), например при строительстве плотин, электростанций, портов и т.д.

ВИБРАЦИОННЫЕ УСТРОЙСТВА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

серии NEG S / NEA S - Внешние элетровибраторы, корпус из нержавеющей стали

netter 11-1Применяются: везде, где действуют особые требования по химической сопротивляемости поверхностей оборудования; в том числе в пищевой, химической или фармацевтической промышленности; а также для устранения пробок и продуктов налипания в бункерах/ёмкостях для хранения, в качестве приводов конвейеров и сит.

серия NES - Внешние элетровибраторы, корпус из нержавеющей стали

netter 11-2Применяются: в пищевой, химической или фармацевтической промышленности; в качестве приводов конвейеров, сит и всевозможных разгрузочных устройств.

серия NCT S - Турбинные пневмовибраторы, корпус из нержавеющей стали

netter 11-3Применяются для: перемещения сыпучих материалов; снижения трения; разгрузки бункеров; в качестве приводов сит и вибрационных столов; предотвращения налипаний на стенках емкостей.

Серия NTK S - Поршневые пневмовибраторы, корпус из нержавеющей стали

netter 11-4Применяются для: разрыхления или уплотнения сыпучих масс; механической интенсификации процессов; в качестве приводов подающих и разгрузочных устройств.

Серия NTS S - Поршневые пневмовибраторы, корпус из нержавеющей стали

netter 11-5Применяются для: перемещения, уплотнения или разрыхления сыпучих материалов; разгрузки бункеров; в качестве приводов конвейерных желобов для подачи или разгрузки масс.

Серия NTP S - Поршневые пневмовибраторы, корпус из нержавеющей стали

netter 11-6Применяются для: выбивания налипаний из горловин, резервуаров, бункеров; устранения налипаний; в качестве приводов вибростолов.

Серия PKL S - Пневмовытряхиватели, корпус из нержавеющей стали

netter 11-7Применяются для: выбивания трудноудаляемых налипаний со стенок, труб, бункеров; устранение пробок.

ПРОМЫШЛЕННЫЕ ВИБРАЦИОННЫЕ УСТРОЙСТВА

Вибрационные столы

По требованию могут быть укомплектованы электрическими или пневматическими приводами.

Применяются для: уплотнения сыпучих материалов в коробках или мешках; тестирования различных компонентов (электроника, детали машин, упаковка и т.д.); уплотнения порошков, формовочного песка, полимербетона, огнеупорных масс или сборного железобетона; выравнивания сыпучих материалов; устранения налипаний.

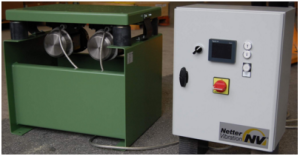

Серия VTE - Компактные вибрационные столы с электровибраторами

  • компактные, простые в использованииnetter 12-1
  • низкие и высокие частоты
  • низкие и высокие вибрационные амплитуды

Серия VTP - Компактные вибрационные столы с пневмовибраторами

  • компактные, простые в использованииnetter 12-2
  • простота управления
  • низкое потребление воздуха
  • плавная регулировка силы
  • плавное снижение амплитуды вибраций

Серия VT - Вибрационные столы с электро-/пневмоприводом

  • пригодны для практически любых целейnetter 12-3
  • индивидуальные амплитуды и частоты колебаний
  • виброизоляция
  • возможность изготовления на заказ, в соответствии с требованиями Заказчика
  • небольшая габаритная высота
  • с элементами управления

Серия VT - Вибрационные столы индивидуальной конструкции

  • электрический или пневматический приводnetter 12-4
  • мобильная конструкция
  • регулировка частоты на нижней стойке
  • съемная столешница
  • элементы для крепления контейнеров
  • наличие колес, крепежных отверстий и т.д.

Серия VTH - Вибрационные столы с пневмоподвеской

  • оптимальная виброизоляция благодаря наличию пневмоподвескиnetter 12-5
  • электрический или пневматический привод
  • для применения везде, где необходима оптимальная виброизоляция, несмотря на сильные колебания нагрузки

Серия VTH/W - Вибрационные столы для транспортировки контейнеров по рольгангу

  • доступны с/без роликового конвейераnetter 12-6
  • регулировка хода при помощи бесконтактного переключателя
  • возможно исполнение с небольшой габаритной высотой
  • оптимальная виброизоляция
  • электрический или пневматический привод
  • возможность установки на небольших роликовых конвейерах

Серия VT/RW - Вибрационные столы для рольгангов с весами

  • доступны с/без роликового конвейераnetter 12-7
  • нижняя стойка не оказывает влияния на весы
  • электрический и пневматический привод
  • груз взвешивается вместе с рольгангом
  • идеальны для различных питателей/наполнительных установок

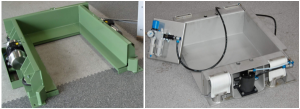

Серия VTF - Вибрационные столы для установки под наполняющими устройствами

  • для использования в ограниченном пространствеnetter 12-8
  • загрузка при помощи вилочного погрузчика или ручной подъемной тележки
  • электрический или пневматический привод
  • хорошая виброизоляция
  • направленная вертикальная вибрация за счет принудительной синхронизации пневмовибраторов
  • направленная вертикальная вибрация за счет жесткого соединения электровибраторов
  • возможно исполнения с небольшой габаритной высотой

Серия VTB - Вибрационные столы для уплотнения мешков/коробок на ленточном конвейере

  • для рассеивания, например — нанесение глазури на пищевые продуктыnetter 12-9
  • электрический или пневматический привод
  • в комплекте — транспортер/конвейер, съемный верхний стол
  • возможность встройки в существующий конвейер

Серия VR - Вибрационные столы-шейкеры для просеивания

  • электрический или пневматический приводnetter 12-10
  • шаг сетки — в соответствии с требованиями Заказчика

Податчики

Серия LineDrive

  • для применения в условиях ограниченного пространстваnetter 13-1
  • аккуратная и равномерная транспортировка материала
  • плоская, компактная конструкция
  • возможность модульного расширения
  •  низкое потребление сжатого воздуха
  • низкий уровень шума

Серия PowerPack

  • для дозировки порошков и сыпучих веществnetter 13-2
  • при варианте исполнения из специальной стали — возможность использования в химической, фармацевтической и пищевой промышленностях
  • аккуратная и равномерная транспортировка материала благодаря пневмоприводам
  • возможность регулировки тонкой и грубой подачи
  • мгновенные запуск и остановка (без запаздывания)
  • возможно исполнение с электрическим приводом, для небольшой скорости подачи

Серия FlexiLink

  • высокая пропускная способность и при минимальном потреблении сжатого воздуха благодаря пружинному резонансуnetter 13-3
  • высокие вибрационные амплитуды
  • регулировка скорости транспортировки через выходной дроссель
  • высокая скорость транспортировки сыпучих материалов и порошков
  • пригодны для использования очень длинных лотков

Серия DosyPack

  • компактный податчик PowerPack в комбинации с бункеромnetter 13-4
  • нержавеющая сталь с электрополированной поверхностью
  • доступны в 4-х типах размеров
  • низкие либо средние вибрационные амплитуды
  • средние либо высокие вибрационные частоты
  • возможность независимой регулировки частоты и амплитуды
  • мгновенные запуск и остановка (без запаздывания)
  • высокоскоростная подача, дозирование сыпучих материалов и мелких изделий
  • возможность использования для расфасовки сыпучих материалов в химической, фармацевтической и пищевой промышленностях

Вибрационные распорные крестовины

Серии NKH и NKM

  • равномерное и эффективное уплотнениеnetter 14-1
  • жесткое крепление, вибрация всей пресс-формы
  • в зависимости от типа: ручное или гидравлическое жёсткое крепление
  • утрамбовка за считанные минуты
  • утрамбовка сухих огнеупорных масс  для индукционных печей

Установки трясения/вибростенды

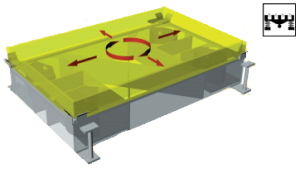

Серия GyroShake - Установка трясения для уплотнения бетона

  • для распределения и уплотнения бетона; имитации динамической нагрузки элементов конструкций; перемешивания эмульсийnetter 15-1
  • бесшумная работа: уровень шума до 70 db(A)
  • получение практически беспористого бетона
  • возможность регулировки частоты и амплитуды во время работы устройства
  • возможность встройки в систему циркуляции поддонов
  • возможность изготовления с требуемыми Заказчику размерами

Многоосевые вибрационные системы

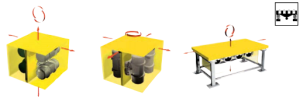

Серия VectorDrive

  • для распределения, перемешивания и уплотнения сыпучих материалов; имитации динамических нагрузок элементов конструкций;
  • состоит из устройства управления и 4-х вибрационных устройств
  • 100% контролируемые вибрации в каждом направлении
  • безрезонансный разгон и возврат в исходное положение
  • возможность регулировки амплитуды и частоты во время работы устройства
  • защита от резонанса и возникающего шумаnetter 16-1

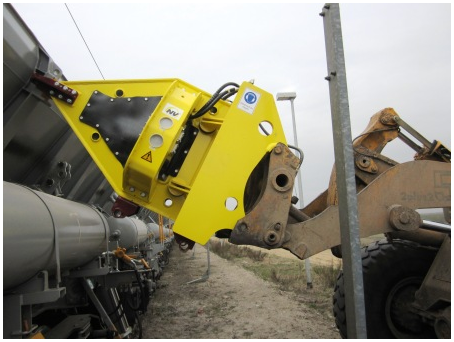

Гидравлическое виброоборудования для разгрузки ж/в вагонов

Серия NHW 7000L

  • мобильная вибрационная системаNHW 7000L
  • подключение к  гидросистеме колесного погрузчика

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Необходимы для промышленного применения вибрационных приводов. Особый акцент делается на эффективность и бесшумную работу, что достигается путем подбора элементов управления для используемого вибрационного привода с учётом области его применения.

Элементы электроуправления

  • регуляторы частоты серии SRF, NFU и NFI
  • стартеры двигателя серии MS
  • электронные таймеры/устройства управления продолжительностью периодов работы и пауз типа AP 117

Элементы пневмоуправления

  • пневматические таймеры/устройства управления продолжительностью периодов работы и пауз серии PAP
  • пневмо-электрические элементы управления
  • пневмо-электрические элементы управления с SPS
  • пневматические элементы управления

Элементы гидроуправления

  • для автоматизации технологических процессов везде, где применяются гидравлические виброприводы
  • полностью смонтированы в шкаф управления или на монтажную плиту
  • возможность настройки в соответствии с индивидуальных параметрами эксплуатации

СИСТЕМЫ ИЗМЕРЕНИЯ И КОНТРОЛЯ

Серия VibroMonitor - Система контроля

  • netter 18-1для непрерывного контроля импакторов, вибраторов, вибрационных систем

Серия VibroScanner - Система измерения

  • netter 18-2измерение доминирующей частоты механических колебаний
  • измерение эксплуатационных параметров вибрационных систем

Стробоскопы

  • netter 18-3для контроля синхронности работы двух вибрационных устройств; проверки конструкция на изгибающие колебания; измерения скорости вращения или частоты вибрационных устройств
  • повышенная интенсивность освещения (1.200 люкс)
  • видимая частота колебаний
  • цифровая индикация величины частоты (колебания в минуту)
  • частотный диапазон от 30 до 12.500 вспышек в минуту
  • точность: ± 1; разряд: ±0,01 % показываемой величины
  • электропитание от аккумулятора или блока питания

ВЗРЫВОЗАЩИЩЕННЫЕ ВИБРАЦИОННЫЕ УСТРОЙСТВА (АТЕХ)

Полностью удовлетворяют требованиям директивы ATEX 94/9/EС.  Возможность воспламенения каждого вибрационного устройства оценивается по специальной методике в соответствии со стандартом EN 13463-1.

Температурные классы:

  • Пневмовибраторы: T6, кроме  NTP E – T4
  • Электровибраторы: T3 или T4
